Назначение узкорулонной машины
Узкорулонная флексографская машина предназначена для печати этикеток, самоклеящихся этикеток и узких полос упаковочной бумаги шириной обычно до 600 мм. В отличие от широкополосных линий, где полотно движется через станок поперёк, здесь рулон подается продольно, и печатные группы выстроены в линию вдоль направления движения материала. Такая компоновка позволяет печатать от одного до нескольких цветов за один проход и сразу выполнять постпечатные операции на том же оборудовании.
Подача и управление полотном

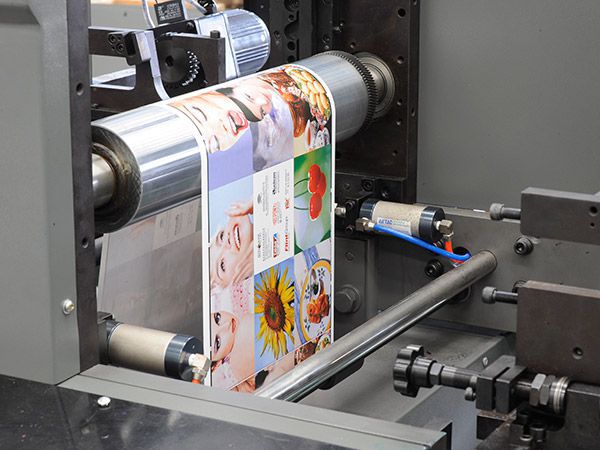

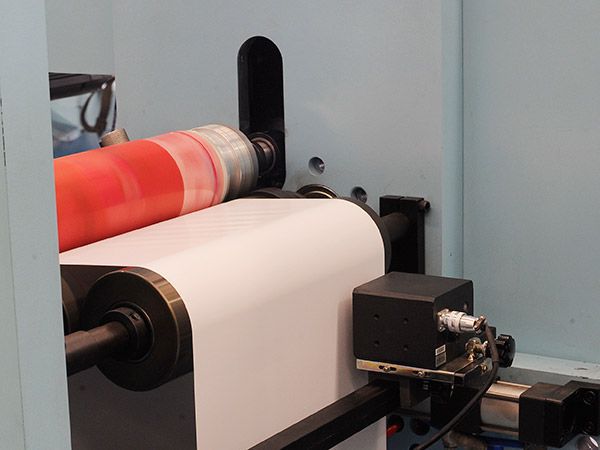

Полотно поступает с рулона размотки и проходит через систему управления, прежде чем попасть в первую печатную группу. Направление движения задают направляющие валики и планки, а натяжение регулируют тормозом размотки и сервоприводом перемотки. При высокой скорости и тонкой подложке, например самоклеящейся этикеточной бумаге плотностью 40–60 г/м², малейший перекос приводит к сдвигу красок и нахлёстам на стыке рулона.

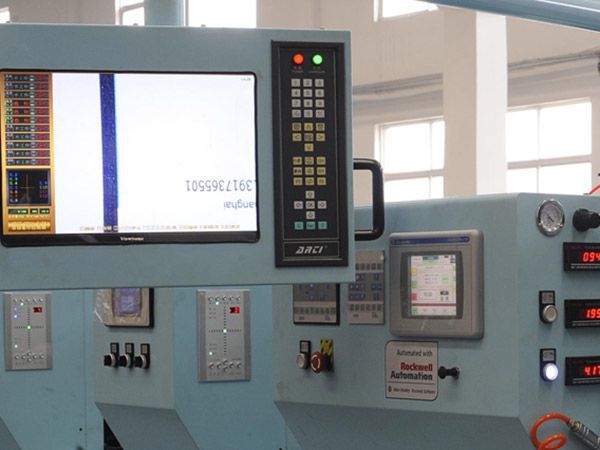

Сервопривод перемотки поддерживает постоянное натяжение по всей длине рулона, компенсируя изменение диаметра. Без этой компенсации полотно то провисает, то перетягивается, что проявляется как волнистость и неравномерная усадка краски. На машинах с сервоприводом оператор задаёт целевое натяжение в контроллере, и система автоматически корректирует момент на барабане перемотки.
Печатные группы и анилоксовый вал

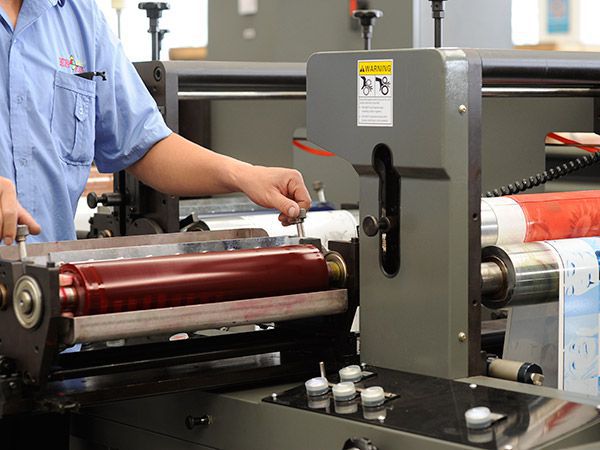

Каждая печатная группа содержит формный вал, анилоксовый вал и дозирующий вал. Анилоксовый вал, покрытый эластичным материалом с ячейковой структурой, переносит краску с формного вала на подложку, отбирая избыток. Размер ячейки и глубина ячейки определяют количество краски на оттиске: мельче ячейки дают более тонкий и равномерный слой, что важно для мелких шрифтов и тонких линий этикеток.
Формные валы изготавливаются из полиуретана или фоточувствительных материалов и подбираются под конкретный тираж и тип краски. Для мелкой печати этикеток с штрихкодами и мелким текстом требуются формы с высоким разрешением и жёсткой посадкой в кассете группы.
Совмещение красок
Совмещение, или режестровка, красок при многоцветной печати узкого полотна сложнее, чем на широкополосных линиях. Печатные группы стоят последовательно, и каждая следующая краска ложится поверх уже нанесённой. Смещение между группами возникает из-за разницы окружности формных валов, проскальзывания полотна на направляющих и колебаний натяжения.

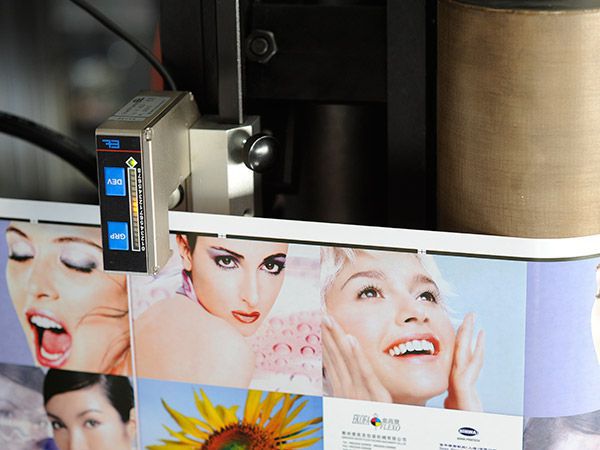

Контроль совмещения выполняют по пробным оттискам с контрольными метками и по оптическим датчикам, считывающим метки на полотне. Современные машины позволяют корректировать положение каждой группы на доли миллиметра, сдвигая её относительно полотна. При печати этикеток с цветными полями и рамками допустимое смещение обычно не превышает 0,1–0,2 мм, иначе контуры выглядят неровными.
Встроенная постпечатная обработка
После последней печатной группы полотно может пройти через встроенные модули: лакирование, тиснение фольгой, перфорацию, биговку и резку. Такая компоновка называется in-line finishing, и она сокращает цикл производства, поскольку не требуется переносить рулон на отдельную линию обработки.
Лакирование в узкорулонной машине выполняется офсетным или флексографическим способом. Для этикеток с глянцевым или матовым лаком применяют УФ-отверждаемые составы, которые полимеризуются ламповым облучением сразу за печатной группой. Перфорация и биговка нужны, когда этикетка должна отрываться по линии или складываться, например на коробках с клапаном.
Подложки и краски
Типичные подложки для узкорулонной этикетной печати: бумажные самоклеящиеся этикетки, полипропиленовая и полиэтиленовая плёнка, крафт-бумага и синтетические материалы с клеевым слоем. Плотность подложки влияет на выбор анилоксового вала и дозировки краски: на плёнке краска ложится тоньше, чем на бумаге, и требует более мелкой ячейки.
Краски для узкорулонных этикеток бывают воднодисперсионными, сольвентными и УФ-отверждаемыми. Воднодисперсионные составы применяются на бумаге и дают низкий уровень летучих растворителей. Сольвентные краски используются на плёночных подложках, где нужна стойкость к влаге и истиранию. УФ-краски отверждаются мгновенно и позволяют печатать на высокой скорости без потери совмещения.
